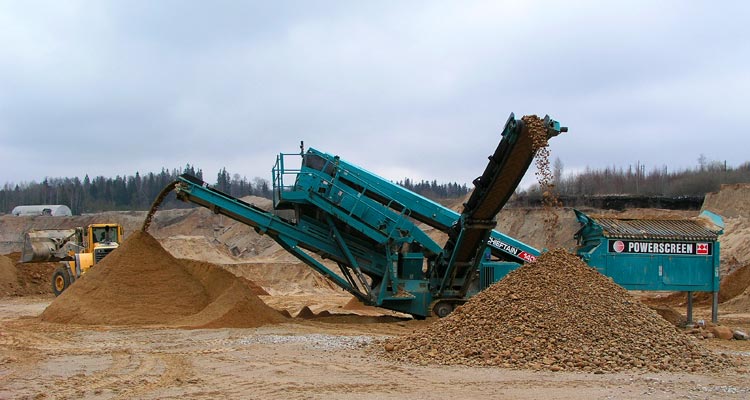

Powerscreen Chieftain 1400

мобильная сортировочная установка

Установка Powerscreen Chieftain 1400 - наиболее популярная модель среднеразмерного мобильного грохота для сухого разделения сыпучих материалов. Установка обладает проверенной временем и отлично себя зарекомендовавшей конструкцией. Доступна в колесном и гусеничном вариантах. Может комплектоваться дизельной, электрической или комбинированной силовой установкой. Мобильная сортировочная установка Powerscreen Chieftain 1400 без сомнения является наилучшим выбором для малых и средних предприятий по переработке рудных и нерудных полезных ископаемых, утилизации твердых бытовых отходов и рекультивации верхнего слоя почвы. Удобство в пользовании достигается использованием на установке гидравлически складывающихся конвейеров, значительно сокращающих время развертывания, лестниц и помостов с поручнями вдоль короба грохота, упрощающих техническое обслуживание, и гидравлически опускающегося хвостового конвейера.

Особенности и преимущества:

• Производительность до 400 т/ч (зависит от размеров ячеек сит и типа перерабатываемого материала).
• Максимальный размер загружаемого материала 150 мм.
• Простота транспортировки и малое время развертывания.
• Высокая мобильность и маневренность установки.
• Загрузочный бункер объемом 7,5 м³ с колосниковой решеткой и ленточным питателем:
  • длина бункера 4740 мм, ширина бункера 1850 мм;
  • апертура колосниковой решетки 100 мм;
  • высота загрузки 3300 мм у гусеничной установки и 3700 мм у колесной установки;
  • ленточный питатель с гладкой лентой шириной 1050 мм;
  • гидравлическая регулировка скорости движения ленты питателя;
  • гидравлические опоры;
  • регулируемый угол наклона колосниковой решетки;
  • дистанционное радиоуправление опрокидыванием решетки.
• Конвейер загрузки грохота с гладкой лентой шириной 1050 мм, фиксированной скоростью движения ленты и гидравлической регулировкой угла наклона.
• Двухдековый наклонный грохот 3350×1525 мм:
  • четырехподшипниковая система опоры вала грохота с консистентной смазкой;
  • верхня дека грохота 3350×1525 мм;
  • нижняя дека грохота 3200×1525 мм;
  • гидравлическая регулировка угла наклона грохота от 27° до 37°;
  • поперечное натяжение ударного сита (первая секция верхней деки) и продольное натяжение второй секции верхней деки;
  • продольное гидравлическое натяжение сит нижней деки.
• Гидравлически складывающийся хвостовой конвейер мелкой фракции:
  • гладкая лента шириной 1200 мм;
  • фиксированная скорость движения ленты;
  • гидравлическая регулировка угла наклона конвейера до 24°;
  • высота сброса 3910 мм у гусеничной установки и 4180 мм у колесной установки;
  • объем стока под конвейером 89 м³ у гусеничной установки и 109 м³ у колесной установки;
  • гидравлически опускается при техническом обслуживании и замене сит нижней деки.
• Гидравлически складывающиеся боковые конвейеры средней и крупной фракций:
  • шевронная лента шириной 650 мм;
  • независимая гидравлическая регулировка скорости движения лент;
  • угол наклона конвейеров 24°;
  • высота сброса 4490 мм у гусеничной установки и 4760 мм у колесной установки;
  • объем стока под конвейером 135 м³ у гусеничной установки и 161 м³ у колесной установки.
• Дизельный двигатель Caterpillar C4.4 ATAAC EU Stage 3A:
  • мощность двигателя 83 кВт (111,3 л.с.) при 2200 об/мин;
  • объем топливного бака 336 литров;
  • объем гидравлического бака 564 литра;
  • поперечное расположение двигателя облегчает его техническое обслуживание.
• Гусеничный или колесный ходовой механизм.
• Выносной пульт управления для гусеничного варианта.
• Система аварийного выключения установки.
• Оцинкованные лестницы и помосты для оператора.

Дополнительное оборудование:

• Высокопрочные плетеные и струнные сита.
• Резиновые и полиуретановые сита.
• Колосниковая решетка с апертурой 150 мм.
• Двухдековая вибрационная колосниковая решетка:
  • верхняя дека 3800×2200 мм;
  • нижняя дека 3800×1500 мм;
  • гидравлическая регулировка угла наклона от 10° до 20°;
  • высота загрузки 3659 мм у гусеничной установки и 3950 мм у колесной установки.
• Быстросъемная клиновидная система натяжения сит верхней деки.
• Устройство, препятствующее скатыванию материала по конвейеру загрузки грохота.
• Шевронная лента конвейера загрузки грохота.
• Шевронная лента хвостового конвейера мелкой фракции.
• Дизельный двигатель с постоянным числом оборотов Caterpillar C4.4 EU Stage 3A мощностью 98 кВт (131 л.с.) при 1800 об/мин.
• Дизельный двигатель Caterpillar C4.4 EU Stage 4 мощностью 82 кВт (110 л.с.) при 2200 об/мин.
• Электрогидравлическая силовая установка с двумя IE3 электромоторами мощностью по 30 кВт (только для колесного варианта).
• Электрическая панель управления (только для колесного варианта с электрогидравлической силовой установкой).
• Комбинированный привод (только для гусеничной установки) - в дополнение к дизельному двигателю устанавливаются два IE3 электромотора мощностью по 30 кВт с панелью управления - возможность работать по выбору от собственного дизельного двигателя или от внешнего источника электроэнергии.
• Система пылеподавления.
• Система автоматической смазки.
• Система дистанционного радиоуправления гусеничным ходовым механизмом.
• Модифицированное шасси для использования гусеничной установки совместно с колесной тележкой.
• Двухосная тележка для транспортировки гусеничной версии установки по автодорогам.

Области применения:

• Просеивание песка.
• Сортировка щебня и гравия.
• Сортировка угля.
• Рекультивация верхнего слоя почвы.
• Сортировка удобрений.
• Сортировка бытовых и промышленных отходов.
