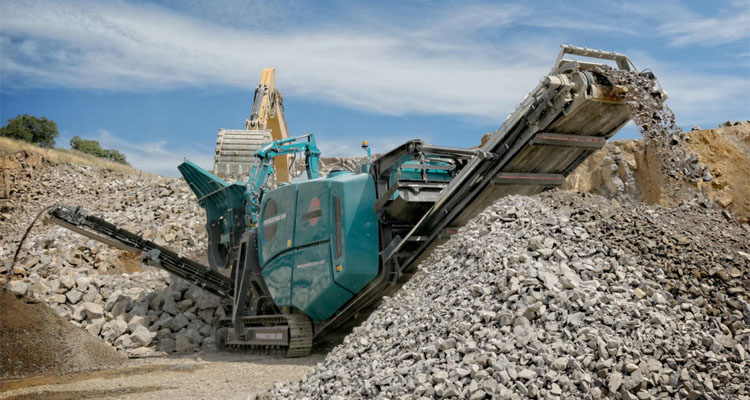

Powerscreen Premiertrak 600E
мобильная гусеничная щековая дробильная установка
Powerscreen Premiertrak 600 - это серия высокоэффективных первичных щековых дробильных установок, предназначеных для средних и крупных предприятий, занимающихся разработкой карьеров, переработкой отходов от сноса зданий, добычей и обогащением полезных ископаемых. Серия включает в себя две основные модели установок Premiertrak 600 и Premiertrak 600E. Обе модели оснащены современной высокопроизводительной щековой дробильной камерой Terex 1200×820 мм, прочная конструкция которых предназначена для работы в тяжелых условиях и обеспечения продолжительного срока службы.
Установка Premiertrak 600E поставляется в комплекте с бортовым дизель-генератором и может работать как от собственного, так и от внешнего источника электропитания. Установленный дизель-генератор обладает достаточным запасом мощности и, поэтому, может быть использован для питания второй установки, например, грохота. Такая универсальность наряду с электрическим приводом дробилки и конвейеров делает Premiertrak 600E высокоэффективной, экономичной и экологичной установкой.
Особенности и преимущества:
- Оптимальная геометрия щековой дробилки с одной подвижной щекой обеспечивает максимальную производительность и износостойкость при высоком коэффициенте дробления.
- Производительность до 600 т/ч.
- Быстрое время развертывания.
- Простота транспортировки.
- Высокая мобильность и маневренность установки.
- Минимальная нагрузка на грунт.
- Щековая дробилка с одной подвижной щекой:
- входное отверстие дробилки 1200×820 мм;
- гидравлическая регулировка зазора выходной щели;
- минимальный зазор - 75 мм;
- максимальный зазор - 200 мм;
- предназначена для дробления материалов с пределом прочности при сжатии до 300 МПа;
- прямой привод от электромотора мощностью 160 кВт через клиноременную передачу;
- регулируемый привод позволяет щековой дробилке работать с переменной скоростью и в обратном направлении, например, при дроблении асфальта или разблокировке заторов в дробильной камере.
- Загрузочный бункер объемом 9,3 м³:
- длина бункера 4820 мм, ширина бункера 2200 мм;
- высота загрузки 4490 мм;
- для уменьшения транспортной высоты стенки загрузочного бункера складываются гидравлически;
- стенки бункера оснащены гидравлическими фиксаторами-защелками, которые позволяют исключить высотные работы и сократить время перевода установки из транспортного положения в рабочее и обратно;
- стенки бункера изготовлены из износостойкой стали толщиной 15 мм.
- Вибрационный питатель с интегрированной двухдековой колосниковой решеткой «гризли»:
- вибрационный стол длиной 2150 мм и шириной 1160 мм с регулируемой скоростью вибрации;
- двухдековая вибрационная колосниковая решетка «гризли» для предварительной сортировки;
- верхняя дека - двухсекционная самоочищающаяся колосниковая решетка длиной 2120 мм, шириной 1140 мм и апертурой 75 мм;
- нижняя дека 1380×1160 мм - плетеное сито с квадратной ячейкой размером 40 мм.
- Желоба для сброса подрешетного материала колосниковой решетки на главный конвейер или на боковой конвейер предварительного отсева.
- Продуктовый конвейер с гладкой лентой шириной 1200 мм:
- привод от двух электромоторов;
- гидравлическая регулировка угла наклона;
- гидравлически складыватся для уменьшения транспортных размеров;
- максимальный клиренс под дробильной камерой 450 мм;
- высота сброса 4000 мм;
- объем штабеля под конвейером 136 м³.
- Силовая установка:
- дизельный двигатель Scania DC13 74A EU Stage 2;
- мощность двигателя 331 кВт (444 л.с.) при 1500 об/мин;
- объем топливного бака 750 литров;
- объем гидравлического бака 350 литров;
- генератор WEG G-Line 383 кВА.
- Гусеничный ходовой механизм:
- ширина гусеницы 500 мм;
- cкорость передвижения 0,81 км/ч;
- Система дистанционной смазки.
- Лестницы и помосты для оператора.
- Форсунки высокого давления и водооросительная труба системы пылеподавления в точке сброса на главном конвейере.
- Кнопочные выключатели экстренной остановки двигателя.
- Проводной пульт управления гусеничным ходовым механизмом и аварийным выключением установки.
Дополнительное оборудование:
- Увеличенный загрузочный бункер объемом 10,8 м³:
- длина бункера 4820 мм, ширина бункера 2200 мм;
- высота загрузки 4860 мм;
- для уменьшения транспортной высоты стенки загрузочного бункера складываются гидравлически;
- стенки бункера оснащены гидравлическими фиксаторами-защелками, которые позволяют исключить высотные работы и сократить время перевода установки из транспортного положения в рабочее и обратно;
- стенки бункера изготовлены из износостойкой стали толщиной 15 мм.
- Увеличенный загрузочный бункер объемом 14,2 м³:
- длина бункера 4820 мм, ширина бункера 4000 мм;
- высота загрузки 5300 мм;
- для уменьшения транспортной высоты стенки загрузочного бункера складываются гидравлически;
- стенки бункера оснащены гидравлическими фиксаторами-защелками, которые позволяют исключить высотные работы и сократить время перевода установки из транспортного положения в рабочее и обратно;
- стенки бункера изготовлены из износостойкой стали толщиной 15 мм.
- Вибрационный питатель 2390×1080 мм и двухдековый высокоамплитудный вибрационный грохот вместо стандартного питателя «гризли»:
- регулируемая скорость вибрации питателя;
- прямой гидравлический привод эксцентрикового вала грохота;
- амплитуда вибрации 9 мм, частота вибрации 1000 об/мин;
- верхняя дека - двухсекционная колосниковая решетка длиной 2000 мм, шириной 1200 мм и апертурой 75 мм;
- нижняя дека длиной 1380 мм, шириной 1200 мм и углом наклона 16° - плетеное сито с квадратной ячейкой 40 мм.
- Увеличенный продуктовый конвейер:
- гидравлически складыватся для уменьшения транспортных размеров;
- высота сброса 4600 мм;
- объем штабеля под конвейером 156 м³.
- Боковой конвейер предварительного отсева с гладкой лентой шириной 750 мм, высотой сброса 3800 мм и объемом штабеля 117 м³.
- Плетеные металлические сита с квадратной ячейкой для нижней деки двухдековой вибрационной колосниковой решетки и двухдекового грохота предварительной сортировки (должен быть установлен боковой конвейер).
- Щеки с различным профилем дробящей поверхности.
- Гидравлически регулируемая отражательная плита под дробильной камерой для защиты ленты конвейера.
- Дизельный двигатель Scania DC13 85A EU Stage 4:
- мощность двигателя 331 кВт (444 л.с.) при 1500 об/мин;
- объем топливного бака 750 литров;
- объем гидравлического бака 350 литров.
- Ленточный самоочищающийся однополюсный магнитный сепаратор с электроприводом для извлечения из материала ферромагнитных включений.
- Ленточный самоочищающийся двухполюсный магнитный сепаратор с электроприводом для извлечения из материала ферромагнитных включений.
- Ленточные весы с системой регистрации.
- Водяной насос с гидравлическим приводом для системы пылеподавления.
- Электрический насос для заправки установки топливом.
- Система дистанционного радиоуправления.
Powerscreen Premiertrak 600E |
Рабочая длина, мм | 16630 |
Рабочая ширина с боковым конвейером, мм | 8050 |
Рабочая высота, мм | 4900 |
Транспортная длина, мм | 17100 |
Транспортная ширина, мм | 3120 |
Транспортная высота, мм | 3800 |
Общий вес установки с магнитом и боковым конвейером, кг | 72500 |
Представленные данные носят информационный характер и могут быть изменены без предварительного уведомления |
