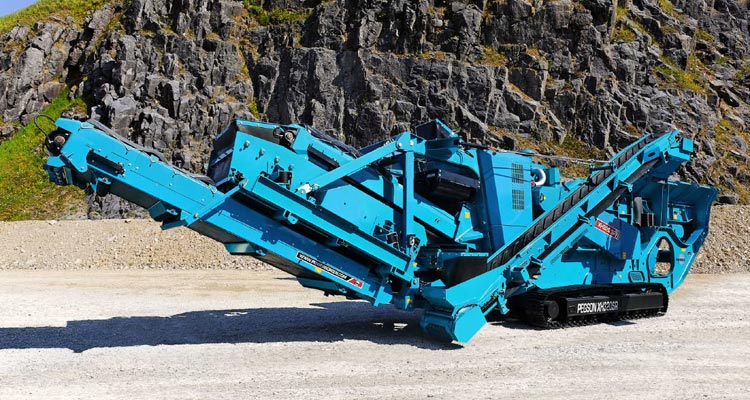

Powerscreen XH320SR

самоходная роторная дробильно-сортировочная установка

снято с производства

Роторная дробильно-сортировочная установка Powerscreen XH320SR разработана на базе роторной дробильной установки XH320 и представляет собой комбинированную установку для дробления, сортировки и штабелирования готовой продукции, смонтированную на одном гусеничном ходовом механизме. Она обладает выдающимися эксплуатационными характеристиками при производительности до 320 т/ч.

В зависимости от настройки и комплектации установка позволяет выпускать и штабелировать одновременно до четырех фракций продукта. В другом варианте надрешетный материал верхней деки возвращается в дробилку по встроенному конвейеру для обеспечения гарантированного максимального размера выходного продукта.

Особенности и преимущества:

• Малое время развертывания.
• Простота транспортировки.
• Высокая мобильность и маневренность установки.
• Минимальная нагрузка на грунт.
• Производительность до 320 тонн/час.
• Загрузочный бункер 4040×2100 мм. Высота загрузки 3420 мм.
• Объем бункера 3.6 м³.
• Вибрационный питатель 3870×1080 мм.
• Двухдековый грохот предварительной сортировки:
• Двухдековая вибрационная колосниковая решетка «гризли» для предварительной сортировки:
  • верхняя дека - двухсекционная колосниковая решетка 1900×1080 мм с апертурой 42 мм;
  • нижняя дека - резиновый мат или плетеное сито, поставляемое по дополнительному заказу (должен быть установлен боковой конвейер предварительного отсева).
• Желоб с механической заслонкой позволяет направлять подрешетный материал грохота предварительной сортировки на главный разгрузочный конвейер или на дополнительный боковой конвейер отсева.
• Роторная дробильная камера с четырьмя билами. Стандартно поставляется с мартенситными билами - два полноразмерных и два половинной высоты. Вес одного полноразмерного била около 220 кг.
• Приспособление для демонтажа бил.
• Входное отверстие роторной дробильной камеры 1130×800 мм.
• Ширина ротора 1100 мм. Диаметр ротора 1040 мм.
• Две отбойные плиты, установленные в верхней и средней частях дробильной камеры, покрыты износостойкими пластинами.
• Зазор между отбойными плитами и билами регулируется с помощью гидравлики.
• Скорость вращения ротора регулируется в пределах от 33 до 40 м/сек.
• Для упрощения технического обслуживания верхняя часть дробильной камеры открывается гидравлически.
• Под дробильной камерой установлен вибрационный приемный стол 2440×990 мм для защиты ленты конвейера загрузки грохота.
• Конвейер загрузки грохота с гладкой лентой шириной 1000 мм.
• Однодековый вибрационный грохот 3350×1525 мм предназначен для сортировки дробленного материала на 2 фракции. Надрешетный материал подается на возвратный конвейер, а подрешетный - на главный.
• Возвратный конвейер с шевронной лентой шириной 500 мм. Регулируемая скорость движения ленты.
• Главный разгрузочный конвейер мелкой фракции с гладкой лентой шириной 1400 мм. Максимальная высота сброса 2920 мм.
• Дизельный двигатель Caterpillar C9 Tier III ACERT. Мощность 242 кВт (325 л.с.) при 2000 об/мин.
• Гусеничный ходовой механизм с двумя гидроприводами обеспечивает высокую мобильность и маневренность установки. Максимальная скорость движения 1.0 км/ч.
• Лестницы и помосты для оператора.
• Система пылеподавления - форсунки для разбрызгивания воды, установленные под главным конвейером в месте разгрузки материала.
• Проводной пульт управления гусеничным ходовым механизмом и аварийным выключением установки.

Дополнительное оборудование:

• Била с повышенным содержанием хрома.
• Металлокерамические била.
• Четыре полноразмерных била вместо поставляемых стандартно двух полноразмерных и двух половинной высоты.
• Кран-балка для замены бил.
• Увеличенный бункер с гидравлически складывающимися стенками.
• Гидравлически складывающийся боковой конвейер предварительного отсева с шириной ленты 600 мм и высотой сброса 2150 мм.
• Колосниковая решетка с апертурой 30 мм для верхней деки виброрешетки «гризли».
• Колосниковая решетка с апертурой 60 мм для верхней деки виброрешетки «гризли».
• Перфорированное сито с 30, 45 или 60 мм шестиугольными отверстиями для верхней деки виброрешетки.
• Плетеные сита с размером ячеек 10, 20, 30, 40 или 50 мм для для нижней деки виброрешетки.
• Двухдековый грохот 3350×1525 мм и дополнительный боковой конвейер с шевронной лентой шириной 500 мм для сброса в сток надрешетного материала нижней деки.
• Дизельный двигатель Scania DC9 70A мощностью 257 кВт (350 л.с.).
• Однополюсный ленточный самоочищающийся магнитный сепаратор для извлечения из материала ферромагнитных включений.
• Двухполюсный ленточный самоочищающийся магнитный сепаратор для извлечения из материала ферромагнитных включений.
• Оптические весы с системой регистрации.
• Водяной насос с гидравлическим приводом для системы пылеподавления.
• Насос для заправки установки топливом.
• Рабочее освещение.
• Пульт дистанционного радиоуправления гусеничным ходовым механизмом.
